Morsettiera

R: Una morsettiera è un blocco modulare e isolato utilizzato per fissare e collegare fili o cavi elettrici. Fornisce un modo conveniente per stabilire più connessioni elettriche all'interno di un circuito o tra circuiti diversi. Le morsettiere sono generalmente costituite da una base o alloggiamento in materiale isolante (come la plastica) con terminali metallici per i collegamenti dei cavi.

R: Una scatola di giunzione viene utilizzata per proteggere e contenere collegamenti elettrici, giunzioni e cablaggi all'interno di un involucro sicuro. Serve come alloggiamento per i collegamenti elettrici, fornendo uno spazio sicuro e organizzato per collegare i cavi proteggendoli dagli elementi ambientali.
Una morsettiera viene utilizzata per collegare e fissare singoli fili elettrici o cavi all'interno di un circuito. Fornisce un modo strutturato e organizzato per terminare i cavi e stabilire connessioni elettriche.

R: Una morsettiera non è la stessa cosa di un relè, una morsettiera è un componente passivo utilizzato per la terminazione e il collegamento dei cavi, mentre un relè è un dispositivo di commutazione attivo utilizzato per controllare il flusso di corrente elettrica in un circuito. Svolgono funzioni diverse all'interno dei sistemi elettrici e non sono componenti intercambiabili.

R: Lo scopo principale di una morsettiera è fornire un modo sicuro e organizzato per terminare, collegare e gestire fili o cavi elettrici all'interno di un circuito. Le morsettiere svolgono un ruolo cruciale nello stabilire connessioni elettriche affidabili ed efficienti, fornendo un ambiente strutturato e sicuro per la gestione del cablaggio in varie applicazioni in settori quali pannelli di controllo industriali, sistemi di automazione, distribuzione di energia, telecomunicazioni e altro ancora.

R: Le morsettiere sono componenti versatili utilizzati in varie applicazioni elettriche ed elettroniche per facilitare collegamenti sicuri e organizzati.
Le morsettiere sono ampiamente utilizzate nei pannelli di controllo industriali per collegare segnali di controllo, alimentazioni e linee di comunicazione tra diversi componenti come interruttori, relè, sensori e attuatori. Vengono spesso utilizzati per applicazioni di cablaggio sul campo in settori quali produzione, controllo di processo e strumentazione, dove forniscono comodi punti di terminazione per dispositivi e sensori da campo.

R: Un blocco di distribuzione viene utilizzato per dividere un singolo ingresso in più uscite, consentendo la distribuzione di alimentazione o segnali a più dispositivi o circuiti. Serve come punto centralizzato in cui un'alimentazione o un segnale di alimentazione principale è diviso in più rami per la distribuzione .
Una morsettiera viene utilizzata per terminare e collegare singoli fili elettrici o cavi all'interno di un circuito. Fornisce punti di connessione sicuri in cui è possibile terminare i cavi, facilitando connessioni organizzate e strutturate.

R: Le morsettiere sono disponibili in vari tipi e configurazioni per soddisfare diverse applicazioni e requisiti nei sistemi elettrici ed elettronici.
1. Morsettiere a vite: queste morsettiere sono dotate di terminali a vite per il collegamento dei cavi. I cavi vengono inseriti nel terminale e fissati serrando una vite, fornendo una connessione affidabile e sicura.
2. Morsettiere a molla: le morsettiere a molla utilizzano morsetti a molla o terminali push-in per il collegamento dei cavi. I cavi vengono inseriti nella morsettiera e il meccanismo a molla li tiene saldamente in posizione senza la necessità di viti.
3. Morsettiere a barriera: le morsettiere a barriera sono dotate di una barriera in plastica o metallo che separa i terminali adiacenti, fornendo isolamento elettrico tra le connessioni. Sono comunemente usati per applicazioni ad alta tensione.
4. Morsettiere collegabili: Le morsettiere collegabili consentono la connessione e la disconnessione rapida e semplice dei cavi senza la necessità di ricablare. Sono dotati di connettori plug-in per una comoda installazione e manutenzione.
5. Morsettiere per guida DIN: le morsettiere per guida DIN sono progettate per essere montate su guide DIN comunemente utilizzate nei pannelli di controllo industriali. Forniscono un modo conveniente per organizzare e collegare i cavi nelle applicazioni del pannello di controllo.
6. Morsettiere passanti: le morsettiere passanti consentono ai cavi di passare attraverso il blocco, fornendo un punto di connessione su entrambi i lati. Sono utili per collegare i cavi attraverso un pannello o un involucro.

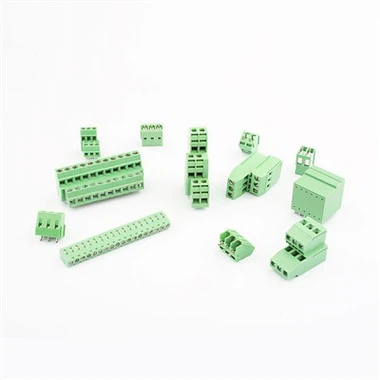

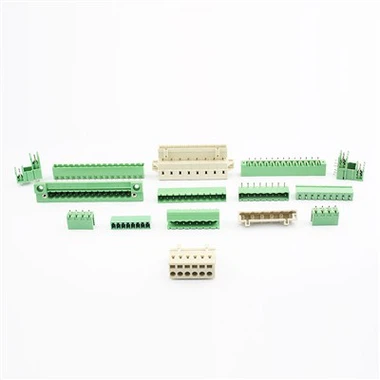

7. Morsettiere per circuiti stampati (PCB): le morsettiere per PCB sono progettate per il montaggio direttamente su schede a circuiti stampati. Forniscono punti di connessione per i cavi sui PCB, facilitando la facile integrazione dei cavi nei circuiti elettronici.

A: Passaggi per il collegamento a una morsettiera a vite:
1. Preparare il filo: utilizzare spelafili per togliere una piccola porzione di isolamento dall'estremità del filo, in genere circa 1/4 - 1/2 pollice, esponendo il conduttore nudo.
2. Identificare il terminale: determinare a quale terminale della morsettiera si collegherà il cavo. Ogni terminale è solitamente etichettato per l'identificazione.
3. Allentare la vite: utilizzare un cacciavite per allentare la vite sul terminale a cui ci si sta collegando. Non rimuovere completamente la vite; basta allentarlo abbastanza per inserire il filo.
4. Inserire il cavo: inserire l'estremità esposta del cavo nella fessura del terminale. Assicurarsi che il conduttore nudo sia inserito saldamente nel terminale e che non vi siano fili vaganti all'esterno del terminale.
5. Fissare il cavo: stringere la vite sul terminale per fissare il cavo in posizione. Assicurarsi che la vite sia serrata adeguatamente per stabilire un buon collegamento elettrico. Evitare un serraggio eccessivo poiché potrebbe danneggiare il filo.
6. Controllare la connessione: una volta collegato saldamente il cavo, tirare delicatamente il cavo per assicurarsi che sia tenuto saldamente in posizione. Verificare la presenza di eventuali segni di collegamenti allentati o cavi esposti.
7. Ripetere per cavi aggiuntivi: se è necessario collegare più cavi, ripetere i passaggi precedenti per ciascun cavo, assicurandosi di collegare ciascun cavo al terminale corretto.
8. Testare la connessione: dopo aver collegato tutti i cavi, testare le connessioni applicando l'alimentazione o utilizzando un multimetro per verificare la continuità e assicurarsi che le connessioni siano sicure e funzionali."
